Blok ini hanya bersifat memberi informasi mengenai elektrikal dasar dan pengenalan Part-part Listrik dan Mesin. Mudah - mudahan blog ini bermanfaat bagi pemula-pemula engineering.
Blok ini berhubungan dengan :

Kamis, 28 November 2013

1. Bagaimana Cara Menentukan Ukuran kabel berdasarkan Beban dan Jarak Area pemakaian terhadap      sumber ?
2. Mengenal Symbol - symbol  dan part kelistrikan.
3. Membuat Rangkaian DOL, START STOP KNOB RANGKAIAN F/R dan MOTOR START DELTA Y.
4.Penggunaan Timer.
 Tunggu bahasannya.....................

Rabu, 23 Januari 2013

MEMILIH MCB

CONTOH SOAL MEMILIH MCB BERDASARKAN DAYA BEBAN
PANEL LISTRIK

Dari Gambar diatas
Masing-masing motor 3 phasa mempunyai Daya 3 Kilo Watt. yang bekerja pada Voltase 380 Volt.
MCB mana yang dipilih ?

Jawab :

Dari bahasan sebelumnya telah dijelaskan :
Ampere 3 phase :
I = 3000 Watt / (380 Volt x 1 x √3 )
I =  4.6 Ampere
Rated Ampere MCB > 4.6 Ampere
Rated Ampere MCB = 6 A

Table Rate Current MCB



Minggu, 20 Januari 2013

Cara menentukan ukuran kabel NYAF berdasarkan Beban Listrik.

Untuk menentukan kabel yang dilapangan ada beberapa hal yang perlu diketahui diantaranya berapa besarnya tegangan lose yang diperbolehkan dan berapa jauh jarak sumber ke beban. 1. Menghitung Arus Nominal. Arus nominal ( The Nominal Current ) akan digunakan sebagai dasar pemilihan rating MCB untuk melindungi sistem. Rating MCB harus lebih besar dari arus yang dibutuhkan oleh peralatan yang terhubung. Hitung Arus ( I ) dengan membagi daya terhadap tegangan yang tersedia. Selanjutnya pilih MCB yang memiliki rating arus sebisa mungkin lebih tinggi tetapi mendekati hasil perhitungan. Nilai tersebut kemudian dikenal sebagai Arus Nominal.
Dalam pemakaian Voltage Beban telah diatur untuk besarannya adalah 4% dari Voltase Sumber.

PENGENALAN JENIS KABEL

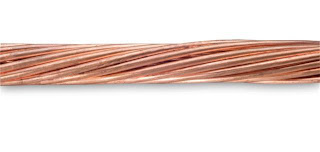

i. Kabel BC merupakan kabel yang dipilin / stranded dan disatukan. Ukuran area / voltage mak : 6 - 500 mm square / 500 V. Pemakaian biasanya digunakan saluran diatas tanah dan penghantar petanahan. Salah satu pemakaian sebagai Kabel penghantar petir.

PENGENALAN JENIS KABEL

h. Kabel ACAR yaitu kawat penghantar alumunium yang diperkuat dengan logam campuran, sehingga kabel ini lebih kuat daripada kabel ACSR.

PENGENALAN JENIS KABEL

g. Kabel AAAC Kabel ini terbuat dari aluminium - magnesium - silicon campuran logam, keterhantaran elektris tinggi yang berisi magnesium silicide. Untuk memberi sifat yang lebih baik. Kabel ini biasanya dibuat dari paduan alumunium 6201. AAAC mempunyai sifat anti karat dan kekuatan yang baik, sehingga daya hantarnya lebih baik.

PENGENALAN JENIS KABEL

f. Kabel ACSR merupakan kawat penghantar yang terdiri dari alumunium berinti kawat baja. Kabel ini digunakan untuk saluran - saluran transmisi tegangan tinggi, dimana jarak antara menara / tiang berjauhan mencapai ratusan meter, maka dibutuhkan kuat tarik yang lebih tinggi. Digunakan untuk kabel SUTET.
